建筑台口 |
宽：16m 高：10m 深：1.1m |
|
外延台口 |
宽：17m 高：13.5m 深：5.5m |
|
假台口侧片 |
尺寸：宽3.5m×高12m×厚0.8m 行程：水平3.0m（行程内任意定位） 速度：0.1m/s 载荷：10kN（平均分布） |
|
假台口上片 |
尺寸：长12m×高4.0m×厚1.0 m 行程：垂直12m（行程内任意定位） 速度：0.001~0.1m/s 载荷：15kN（平均分布） 吊点数：8 |
|
主舞台尺寸 后舞台尺寸 侧舞台尺寸 |
宽：16m 最大进深：15m+3m(后辅台)+2.5(前固定台)= 20.5m 宽：16m+4m（固定台）=20m 进深：15+2m（固定台）=17m 宽：6.5m（侧补台）+16m（侧车台）+2m（固定台）=24.5m 进深： 15m（侧车台）+2.6m+（前固定台）+2.4m（后固定台）=20m |
|
舞台面到格栅顶 |
高：26m |
|
进景口位置： 舞台正后方 |
位置：舞台下场口 平台宽：4.7m 平台高：0.96m 近景口高9.5m 舞台进景门高4m宽3.92m |
|
演员进出口电梯 |
位置：舞台上下场门外左右两侧 宽：2m 高：2m 深 2m |
|
演员洗手间 |
位置：舞台上下场门左右侧前方 |
|
上场门 |
一扇门 宽：2.2m 高：2.8m |
|
下场门 |
一扇门 宽：2.2m 高：2.8m； |
|
舞台设备供电 |
大剧场总容量： 4699A （双备份） 大剧场灯光： 硅室：2000A母线（双备份） 控制室：63A（双备份） 大剧场机械 台下：1250A（双备份） 台上：1000A（双备份） 机械控制室：63A（双备份） 扩声 功放室：160A（双备份） 控制室：63A（双备份） 监督位：100A（双备份） |
|
临时用电 |
位置：舞台后侧 强电配电箱不得超过400A 灯光配电箱总负荷不得超过 100A |
|
舞台面材质 |
木质黑色地板，结构为双层单向龙骨, 上铺2mm黑色水性油漆 |
|
化妆间 |
位置：1楼 数量：3间(1号化妆间36人 2号化妆间27人3号化妆间13人） 大间：160㎡ VIP 4间：3人（有淋浴） 小间：36㎡ 位置：负1楼 数量： VIP 4间：3人（有淋浴） 小间：36㎡ 备注：人数为可同时化妆人数而定。 |
|
抢装间 |
位置：舞台上下场门 数量：2间 53㎡，可容纳 上场口抢装间10人下场口抢装间7人 备注：人数为可同时化妆人数而定。 |
|
乐池进出口 |
位置：地下夹层 演员进出门 宽：1m 高：2m |
|
乐池面积 |
面积：52㎡ 行程：5.5m 承重静载 5KN/㎡ 动载 2.5KN/㎡ 运行速度：0.002~0.2m/s |
|
乐队排练厅 |
位置：负2层 数量：2间 每间可同时容纳160人 |
|
乐队休息厅 |
位置：负1层 数量：1间 容纳50人 |
|
练琴用房 |
位置：负1层 数量：共6间 钢琴房 2间 |
|
控制室位置 |
灯光 音响 led八字屏 字幕 控制室：一层观众厅后面 |
|
机械控制室位置 |
舞台右一夹层（上场门上方） |
|
灯光 |
灯光控台采用MA MA3-full size控制台两张 调光直通两用硅路772路，单路功率3kw,均采用16A航空插头 一面距离台口25 米，固定安装10度成像灯32台，切割灯2台 二面距离台口29 米，固定安装5度成像灯32台，切割灯6台 耳光共两道分三层，固定安装19度成像灯共48台 剧场配置明和M-1481 4kw氙气追光灯两台，距离台口约38米 剧院采用的是16A调光直通一体电源，主舞台灯杆6道每道40路，假台口40路，舞台地面地插共56路，侧墙插共68路 |
|
音响 |
主调音台DiGiCO SD9 备用调音台DiGiCO SD9 主扩为L-acoustics s Arcs-Wide左右中各4只 低频扬声器L-acoustics SB18左右各4只 返送为只L-acoustics X12舞台左右各四只，共计八只。 |
|
机械系统控制系统 |
大丰6.0系统（国产） |
|
吊杆系统 |
灯杆 6 道、侧吊笼10道、景杆47道，LED会标屏1道， 前檐幕1道，大幕机1道，二幕机（手动对开）1道， 后舞台景杆6道 灯杆4道 侧吊杆2道 台口内单点吊 10道 台口外单点吊 8道 舞台景杆长22米 灯杆长20米 后景杆长度17米 |
|
舞台区域景杆 荷载：7.5KN 运行速度：0.011~1.1m/s 行程（从舞台地板起）：23m 后舞台区域景杆：6KN 运行速度0.005~0.5m/s |
|
|
吊杆系统 |
舞台区域灯杆 荷载：10KN 运行速度：0.002~0.2m/s 行程（从舞台地板起）：20m |
|
景杆距：250mm |
|
|
幕布 |
大幕：枣红色 天鹅绒 尺寸：宽12m*高12m 数量：1 道 |
|
侧幕：墨绿色 麻绒 尺寸：宽4m*高13m 数量：12 道 |
|
|
檐幕：墨绿色 麻绒 尺寸：宽22m*高4m 数量：6 道 |
|
|
二道幕：土黄色 天鹅绒 尺寸：宽12m*高12m 数量：2 道 |
|
|
底幕：黑色 白色 帆布 尺寸：宽22m*高13m 数量：2 道 |
|
|
舞台八字屏 |
P2.5显示屏，共2块，舞台左右各一块，。 规格：宽3.2m*高2.4m |
|
LED会标屏 |
P4显示屏一块，台口上方，规格：宽14.72m*高1.12m |
|
座位 |
总共：1346座 一楼:800座 二楼:546座 |
音响设备清单
|
序号 |
设备名称 |
品牌 |
型号 |
数量 |
单位 |
|
1 |
人声动圈话筒 |
Shure |
beta58A |
4 |
支 |
|
2 |
人声电容话筒 |
Shure |
SM87A |
4 |
支 |
|
3 |
大合唱话筒 |
Shure |
SM27 |
4 |
支 |
|
4 |
界面话筒 |
Shure |
CVB-B/C |
4 |
支 |
|
5 |
舞台天花吊挂话筒 |
Shure |
MX202 |
4 |
支 |
|
6 |
小振膜电容话筒 |
Shure |
PGA81 |
4 |
套 |
|
7 |
低音乐器话筒 |
Shure |
SM57 |
4 |
只 |
|
8 |
鼓套装话筒 |
Shure |
PGADrumKit 7 |
1 |
套 |
|
9 |
DI BOX转换器 |
Klark Teknik |
DN 100 |
6 |
个 |
|
10 |
音频隔离变压器 |
Luckysound |
LAT-8 |
2 |
个 |
|
11 |
高杆话筒架 |
K&M |
21070-300-55 |
10 |
个 |
|
12 |
低杆话筒架 |
K&M |
25900-300-55 |
5 |
个 |
|
13 |
流动返送 |
LA |
X12 |
6 |
|

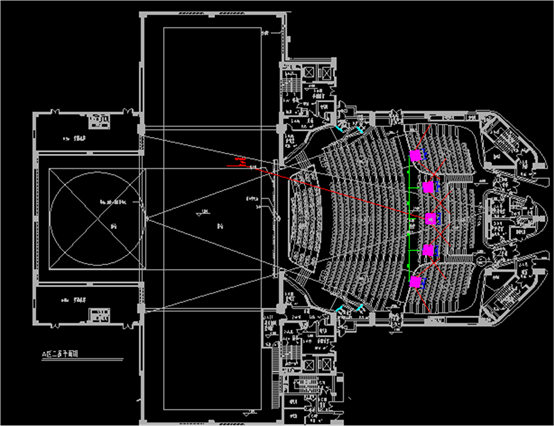

大剧场左右中全频线阵列音箱分布图

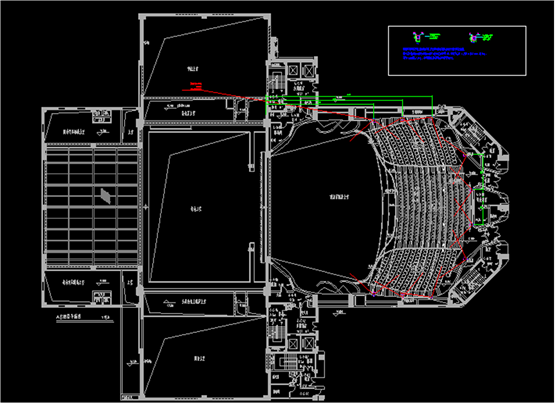

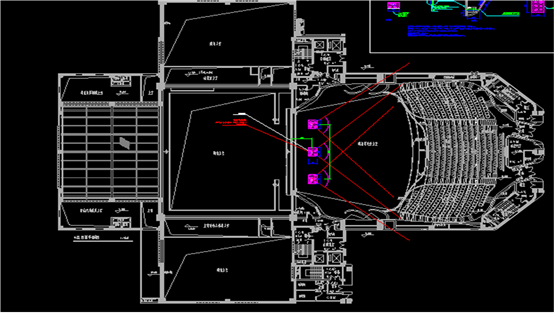

大剧场拉声像扬声器及超低频扬声器分布图

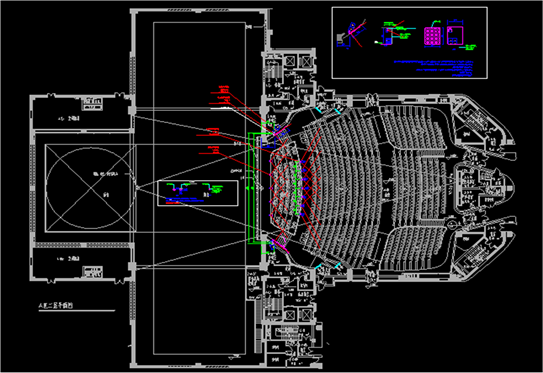

大剧场楼做补声分布图

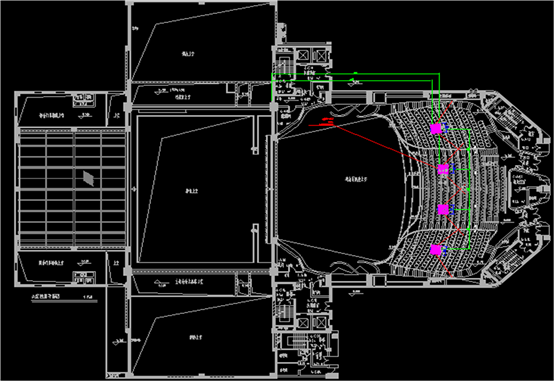

大剧场眺台补声分布图
大剧场一层环绕效果器分布图

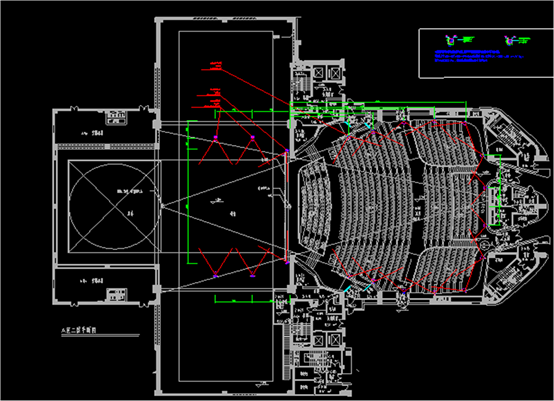

大剧场二层环绕效果器分布图
大剧场舞台机械设备布置图
大剧场灯光设备清单
|
序号 |
设备名称 |
品牌 |
型号 |
数量 |
单位 |
|
1 |
天排灯 |
MHG |
M-L324PR-RGBW |
12 |
台 |
|
2 |
地排灯 |
MHG |
M-L324PR-RGBW |
12 |
台 |
|
3 |
LED PAR灯 |
MHG |
M-L183T1-RGBW |
90 |
台 |
|
4 |
追光灯 |
MHG |
M-1481 |
2 |
台 |
|
5 |
图案切割电脑灯 |
浩洋 |
V2000P |
8 |
台 |
|
6 |
图案电脑灯 |
浩洋 |
V1500T |
12 |
台 |
|
7 |
染色电脑灯 |
浩洋 |
V1500TW |
12 |
台 |
|
8 |
光束电脑灯 |
浩洋 |
PT320B |
20 |
台 |
|
9 |
烟机 |
安特利 |
Z-3000IIR |
2 |
台 |
|
10 |
雪花机 |
安特利 |
SW-250 |
2 |
台 |
|
11 |
泡泡机 |
安特利 |
B-200 |
2 |
台 |
|
12 |
薄雾机 |
DJPOWER |
DJ-660 |
2 |
台 |
